板框式压滤机说明书

时间:2021-05-24 来源:板框压滤机 点击:0

  板框式压滤机说明书.板框式压滤机是一种间歇操作的过滤设备,适用于各种悬浮液的固液分离。结构简单,使用方便,广泛用于石油、化工、冶金、制药、制糖、选矿、食品及污水处理等工矿企业。

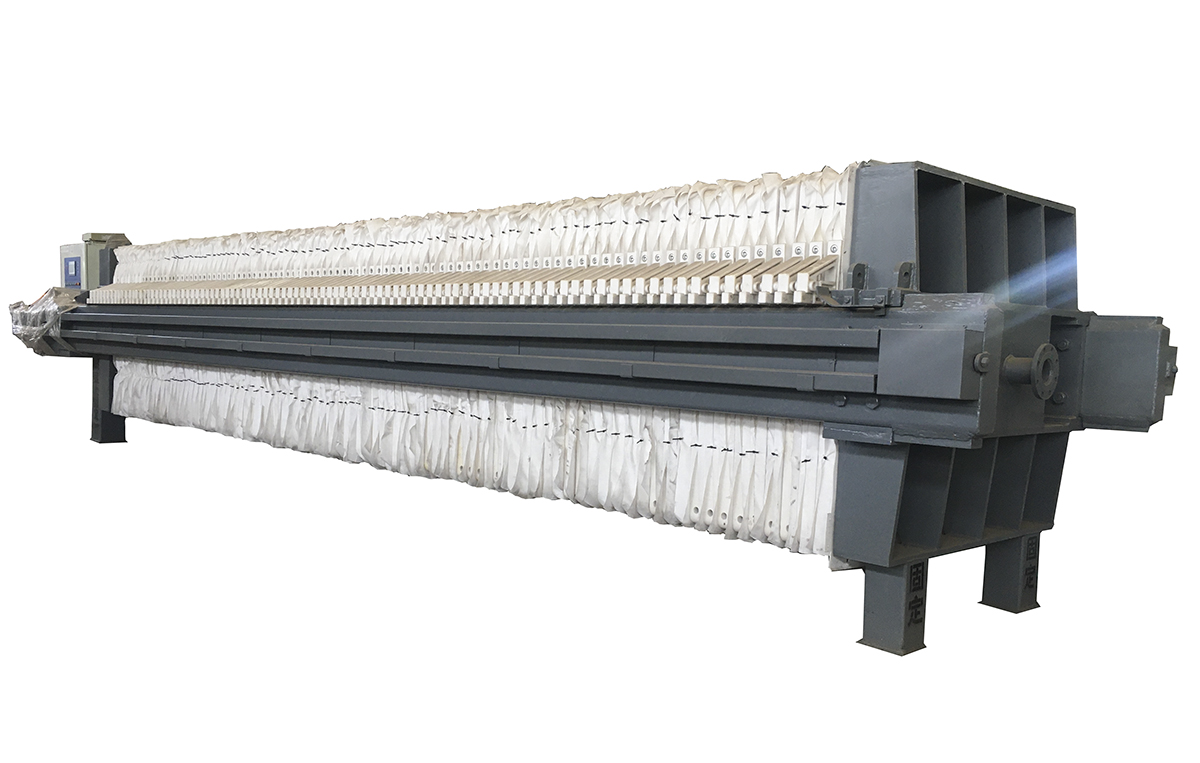

板框式压滤机
板框式压滤机
  产品规格有 520 、 700 、 800 、 920 、 1000 、 1250 、 1500 、 1600 、 2000 型。过滤面积 1 ㎡-1200㎡. 滤板 结构有板框式、厢式、隔膜厢式和无渗漏密封厢式。按压紧方式分手动、机械、液压机械保压和液压自动保压。耐热温度-20℃-500℃。过滤压力0.2Mpa-2.0Mpa,滤板材质有铸铁、球铁、增强聚丙烯、玻纤高温聚丙烯、铝合金、不锈钢、橡胶等各种材质。

  结构及工作原理

  1. 结构

  该 压滤机 的结构特点厢式无渗漏、自动压紧、自动补压、采用防爆型电控装置。滤板采用国内_密封结构,各板密封面加工有二次密封沟槽,镶有密封条,采用了镶嵌式无外露滤布,

  该结构压滤机是有液压缸部件、横梁部件、压紧板部件、止推板部件、滤板部件组成(见附图).整机是把液压部件、止推板部件用两根横梁连接成整体,把压紧板部件跨在横梁上与活塞杆连接,把滤板、滤布、滤框依次排列在止推板和压紧板之间,这样_形成了压滤机主体。另外连接上动力源(液压站)。压滤机_可以工作了。

  2. 工作原理

  该类型压滤机其工作原理为接通电源,按下电机启动按钮,启动油泵,通过电磁换向阀换向使压紧板前行,将滤板压紧至系统额定工作压力,通过电接点压力表传递电讯号关闭电源停止供油,压滤机处于保压状态,等待过滤物料。

  待过滤的料液用输料泵或扬液泵在规定的压力下(流量由小逐渐增大),通过压滤机的进料口将料液输送到压滤机的每个滤室,料液中的液体渗过滤布通过滤板上沟槽汇集到压滤机的出液通道,经出液管道排除。液料中的固体颗粒寄留在滤室中,逐渐形成滤饼当过滤压力达到额定压力时滤饼形成,停止输料,过滤过程以完成,待卸料。如需要对滤饼进行再处理(吹风烘干或洗涤滤饼)。可在压滤机的进料口输进压缩空气或洗涤液对滤饼进行强化处理。过程结束后,关闭对压滤机输送。然后开始卸料。启动压滤机油泵电机,按下退回按钮,高压油腔开始泄压,压紧板开始退回,当碰到限位开关时所有动作都进入停止状态。开始逐块移动滤板卸料。过滤完成。

  安装调试及维护

  1. 该设备应安装在牢固的基础上,滤机只需固定止推板,地脚螺栓预留高度50-80mm,基础要平整。将压滤机和液压站安装固定在指定位置,连接油路。核对滤板框数量、将滤布按要求_平整的铺设在滤板上,各运动部位加油润滑,油箱内加入HM46或HM68号液压油,至油标中位,安装_绪。(另外,用户将外服设备用管道与压滤机进出管道法兰连接,在进料管道上安装料液溢流装置,添加压力表监控进料压力,随时控制进料压力。)

  2. 接通电源,将泵站上调压阀逆时针松开,按下启动按钮检查电机转向(逆时针),按前进按钮。通过电磁阀换向,活塞杆缓慢前行,交替按下前进、后退按钮,使活塞杆前进、后退、前进、后退、交替往复几次,排除缸内空气。活塞杆前行、后退没有爬行状态为止。然后按下按钮活塞杆前进,将滤板压紧,慢慢旋紧调压阀,压力表显示工作值时(22Mpa),将调压阀锁死。压滤机调试完成。待机过滤。(注明:以上调试过程产品出厂前已经调好,没有经验的用户一般_不要动,一旦_压出现质量事故,用户负全责)

  3. 经常关注压滤机的工作状态,保持良好的润滑。每次作业都应对压滤机进行清理、排板整齐、滤布平整保持清洁。油泵液压油每年_换一次,保持油泵良好的工作环境。严谨灰尘、污物、金属屑等杂物进入液压系统。压力表按标准定期校验。

主要故障及处理

主要故障

原      因

处理方法

滤液不清

1.    滤布铺设不平

2.    滤布损坏

3.    滤布型号选择不当

4.    初始过滤进料压力高

1.    正确铺设滤布

2.    _换或缝补滤布

3.    _换滤布

4.    降低初始过滤压力

滤板间隙泄漏

1.    压紧压力不够

2.    输料泵不匹配(压力高、流量大)

3.    滤板密封面沾有滤饼垃圾、或滤布有皱折。

1. 适当上调高压溢流阀压力

2. 按规定压力过滤

3. 铺平滤布_垃圾

油泵不上压

1.    检查电机转向

2.    检查溢流阀

3.    油泵零件损坏

1.    逆时针方向

2.    调节或_换

3.    检修或_换

压紧板爬行

1.    油缸内有空气

2.    油位过低

1.    空载往复活塞排气

2.    添加同型号液压油

压紧板不后退

1.    低压溢流阀压力过低

2.    低压溢流阀卡死

调整低压溢流阀6-8Mpa、检修溢流阀或_换



         随机配件



序号

名称

规格

数量

生产厂家

1

YX 孔用密封圈

D250

2

标准件

2

YX 轴用密封圈

D140

1

标准件

3

轴用防尘圈

D140

1

标准件

4

O 型密封圈

250*5.7

1

标准件

5









6
