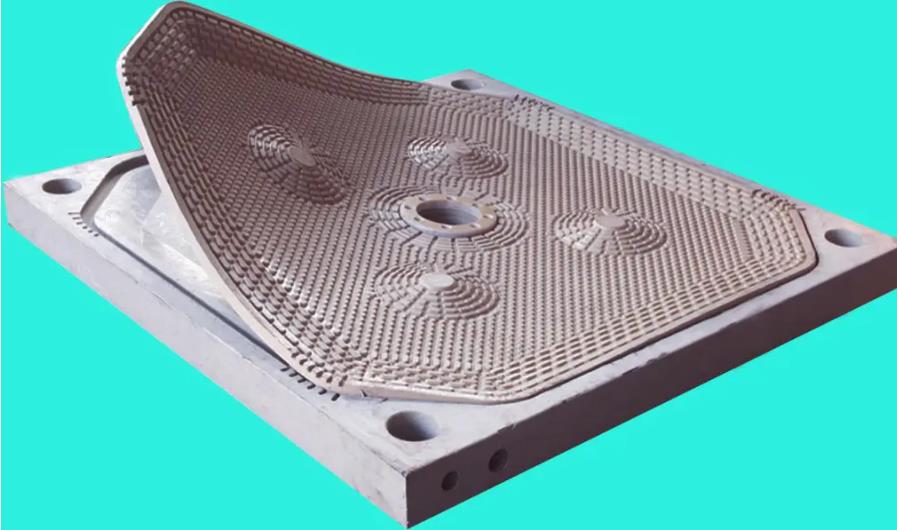

隔膜压滤机滤板结构图

隔膜压滤机内部结构图

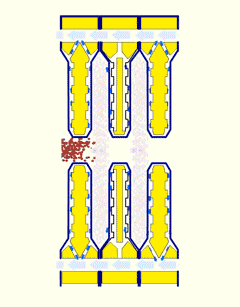

隔膜压滤机滤板工作原理图

　　隔膜压滤机的可变滤室过滤单元由滤板、隔膜板和滤布组成，在油缸压紧滤板的条件下，通过进料泵的辅助，对物料进行固液分离。进料泵将被过滤物料送入设备的过滤单元(滤室)，通过滤室之中滤布，液体就被渗析出了滤布，而固体就被拦截在滤室内并形成滤饼，在进料结束后，向隔膜板中充入水或气体对滤室内形成的滤饼进行二次压榨脱水，进一步降低水分。
